Comprensione rapida dei concetti chiave

OM1, OM2 e OM3: si tratta di standard di qualità per le fibre ottiche definiti dall'Organizzazione internazionale per la standardizzazione/Commissione elettrotecnica internazionale (ISO/IEC 11801) e dalla TIA (Telecommunications Industry Association). "OM" sta per "Optical Multi-mode" (multimodale ottico). Un numero più alto indica prestazioni migliori e supporta velocità di trasmissione più elevate.

G.651: Questa è la designazione standard per "50/125 μ La fibra multimodale "m" è una tecnologia definita dall'Unione Internazionale delle Telecomunicazioni (ITU-T). Può essere considerata un termine generico o un predecessore di OM1, OM2, OM3 e altre fibre all'interno di un altro sistema di standardizzazione.

Analisi dettagliata delle differenze

1. Fibra OM1 (grado ISO/IEC)

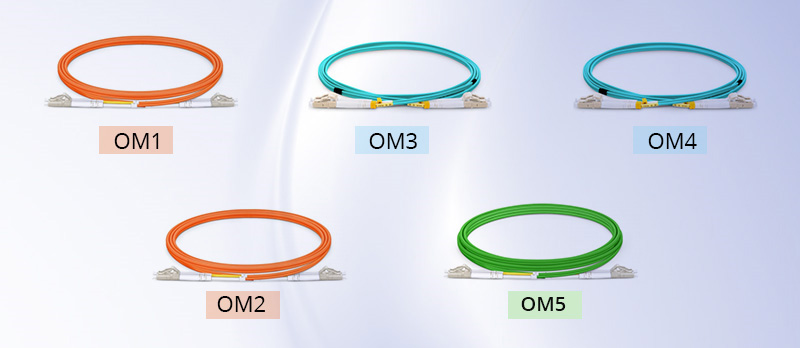

Aspetto: il diametro del nucleo è 62,5 μ m, il diametro del rivestimento è 125 μ m. La giacca esterna è in genere arancione.

Sorgente luminosa e larghezza di banda: originariamente progettato per sorgenti luminose a LED (diodi a emissione di luce). La sua larghezza di banda modale è relativamente bassa (tipicamente 200 MHz). · km a 850 nm).

Applicazione: Utilizzato principalmente nelle prime reti a bassa velocità come Ethernet 100M (100BASE-FX) e Token Ring.

Stato attuale: Questo prodotto è ormai obsoleto e non viene più utilizzato in gran parte nelle nuove implementazioni.

2. Fibra OM2 (grado ISO/IEC)

Aspetto: il diametro del nucleo è 50 μ m, il diametro del rivestimento è 125 μ m. La giacca esterna è in genere arancione.

Sorgente luminosa e larghezza di banda: progettato principalmente per sorgenti luminose a LED, rispetto all'OM1, ha una larghezza di banda ottimizzata (larghezza di banda modale fino a 500 MHz). · km a 850 nm).

Applicazione: supporta Gigabit Ethernet (1000BASE-SX), ma con distanze di trasmissione più brevi (fino a circa 550 metri).

Stato attuale: Questa fibra viene gradualmente sostituita da fibre di qualità superiore e il suo utilizzo è in declino.

3. Fibra OM3 (grado ISO/IEC) - Fibra multimodale ottimizzata per laser (LOMMF)

Aspetto: il diametro del nucleo è 50 μ m. Per distinguerla, in genere utilizza una giacca esterna color acquamarina.

Tecnologia di base: questa è la differenza fondamentale! La fibra OM3 è specificamente progettata e ottimizzata per supportare le sorgenti laser VCSEL (Vertical Cavity Surface Emitting Laser). Migliorando il profilo dell'indice di rifrazione della fibra, aumenta significativamente la larghezza di banda nella finestra degli 850 nm (raggiungendo tipicamente una larghezza di banda modale effettiva (EMB) fino a 2000 MHz/km).

Applicazioni: Utilizzato principalmente per Ethernet a 10 Gigabit (10GBASE-SR). Grazie alla fibra OM3, le distanze di trasmissione di rete a 10G possono raggiungere i 300 metri. È inoltre retrocompatibile con le reti Gigabit e a 100 Mbps.

Relazione con G.651: OM3 è un 50/125 migliorato μ fibra m con prestazioni che superano di gran lunga i requisiti dei precedenti standard G.651.

4. Fibra G.651 (Raccomandazione ITU-T)

Definizione: ITU-T G.651 è la specifica generale per "50/125 μ fibra multimodale a gradiente m", che è stata definita in precedenza. Copre principalmente caratteristiche simili a OM1 (62,5/125 μ m) e OM2 (50/125 μ m) fibre.

Classificazione: la norma G.651 prevede in realtà classificazioni più dettagliate (come la G.651.1), ma in generale, le fibre OM1 e OM2 possono essere considerate prodotti specifici conformi alla specifica G.651.

Punto chiave: G.651 non è direttamente equivalente a OM3. OM3 è una nuova generazione di 50/125 μ fibra m con prestazioni notevolmente migliorate e i suoi standard superano di gran lunga la definizione originale G.651. L'ITU-T ha successivamente pubblicato specifiche di livello superiore corrispondenti a OM3/OM4 (come le versioni successive di G.651.1).

Manutenzione dei sistemi legacy: se incontrate una fibra con una guaina arancione, è probabile che si tratti di una fibra OM1 o OM2. Tenete presente che queste fibre non sono in grado di supportare la trasmissione a lunga distanza a 10 GbE.

Quando vedi G.651: puoi intenderlo come un riferimento a una fibra multimodale con prestazioni simili a OM2 o precedenti, ma priva delle caratteristiche di elevata larghezza di banda di OM3 e successive.

In parole semplici, il passaggio da OM1 a OM3 (e poi a OM4/OM5) è un processo evolutivo di continui miglioramenti delle prestazioni per soddisfare le esigenze delle reti ad alta velocità. G.651 è un nome di standard più ampio e datato che in genere corrisponde a OM2 e alle versioni precedenti della fibra.
