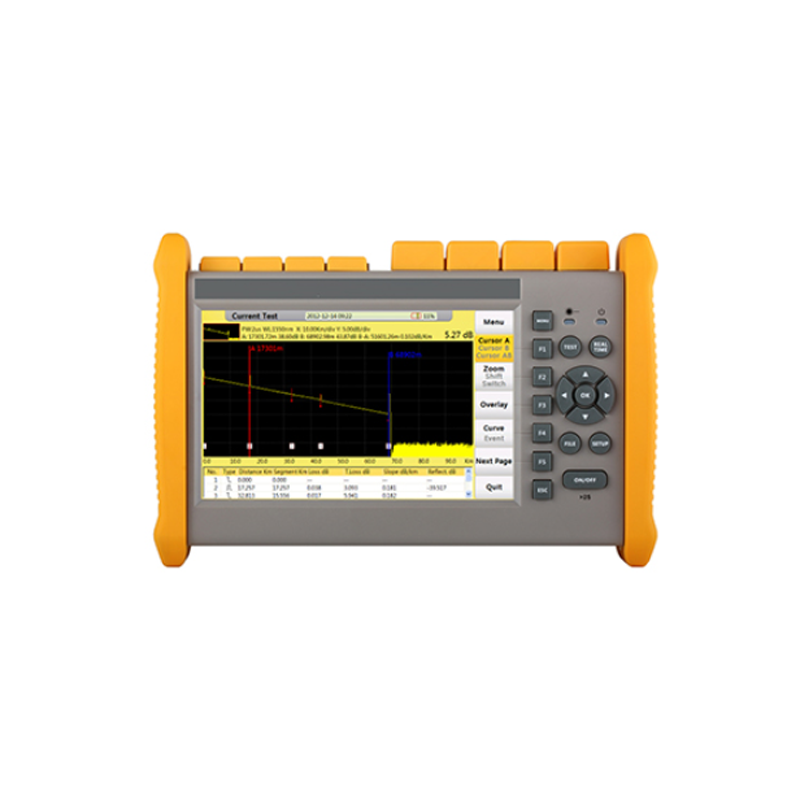

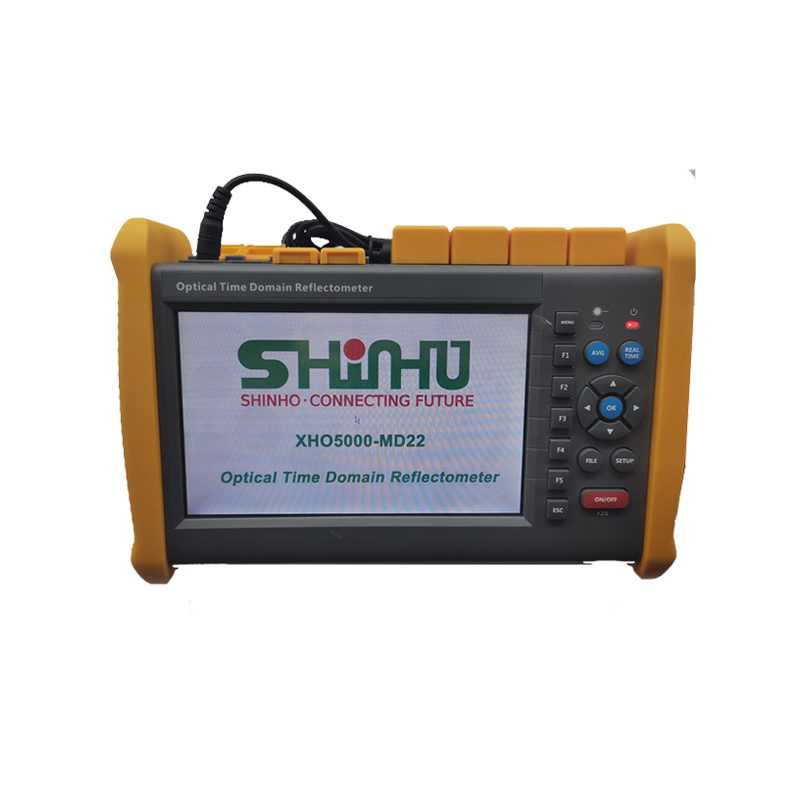

Schermo LCD antiriflesso da 7 pollici

Il modulo di test online PON (1625nm) è opzionale

Il modulo di test MMF (850 / 1300nm) è opzionale

Supporta display e input multilingue


  • Oggetto numero.:

    XHO5000
  • Colore:

    Yellow
Dettagli sul prodotto

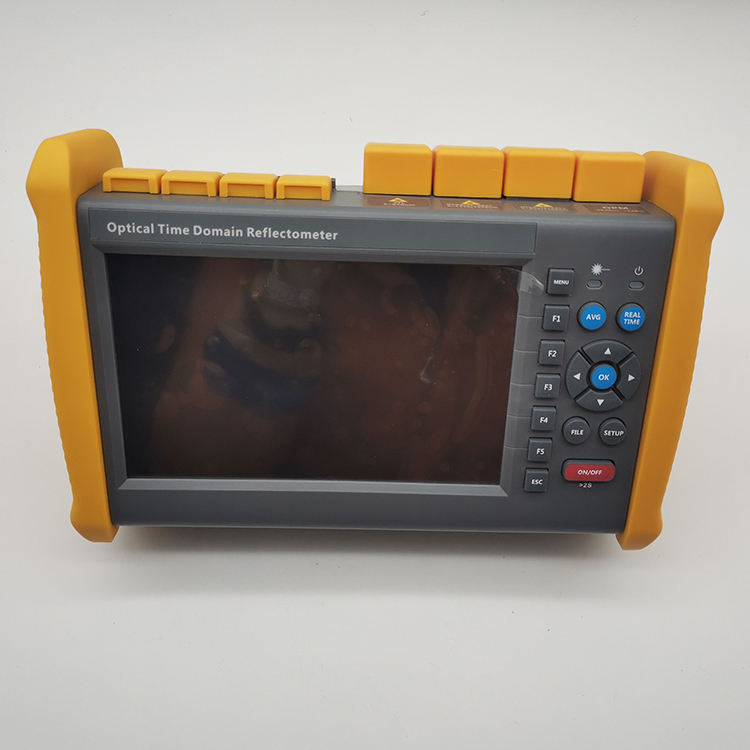

OTDR X-50 portatile


X-50 OTDR è prodotto con pazienza e attenzione, seguendo la nazionale standard per combinare la ricca esperienza e la tecnologia moderna, soggetto a severi test meccanici, elettronici e ottici e garanzia di qualità; nel viceversa, il nuovo design rende X-50 più intelligente, compatto e multiuso. Se si desidera rilevare il livello di collegamento nella costruzione e installazione di rete ottica o procedere a una manutenzione efficiente e risoluzione dei problemi, X-50 può essere il tuo miglior assistente.

Caratteristiche

  • Design integrato, intelligente e robusto
  • Livello di protezione IP65, esterno potenziato
  • Schermo LCD antiriflesso da 7 pollici
  • Il modulo di test online PON (1625nm) è opzionale
  • Il modulo di test MMF (850 / 1300nm) è opzionale
  • Supporta display e input multilingue

applicazioni

  • Test FTTX con reti PON
  • Test della rete CATV
  • Accedi ai test di rete
  • Test della rete LAN
  • Test della rete metropolitana
  • Test di laboratorio e di fabbrica
  • Risoluzione dei problemi relativi alle fibre vive



specificazioni


Generale specificazioni

Dimensione

253 × 168 × 73,6 millimetri
1,5 kg (batteria inclusa)

Display

TFT-LCD da 7 pollici con retroilluminazione a LED (la funzione touchscreen è opzionale)

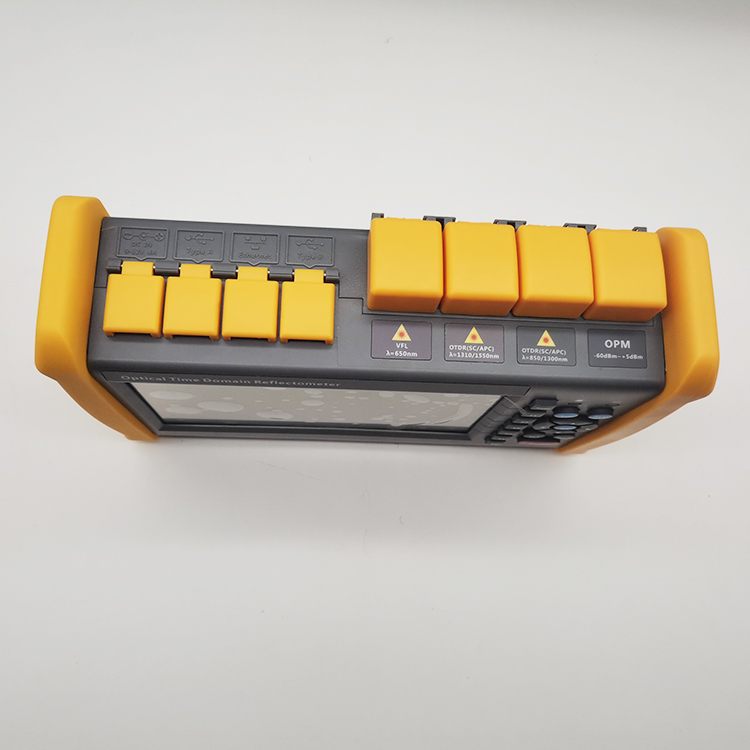

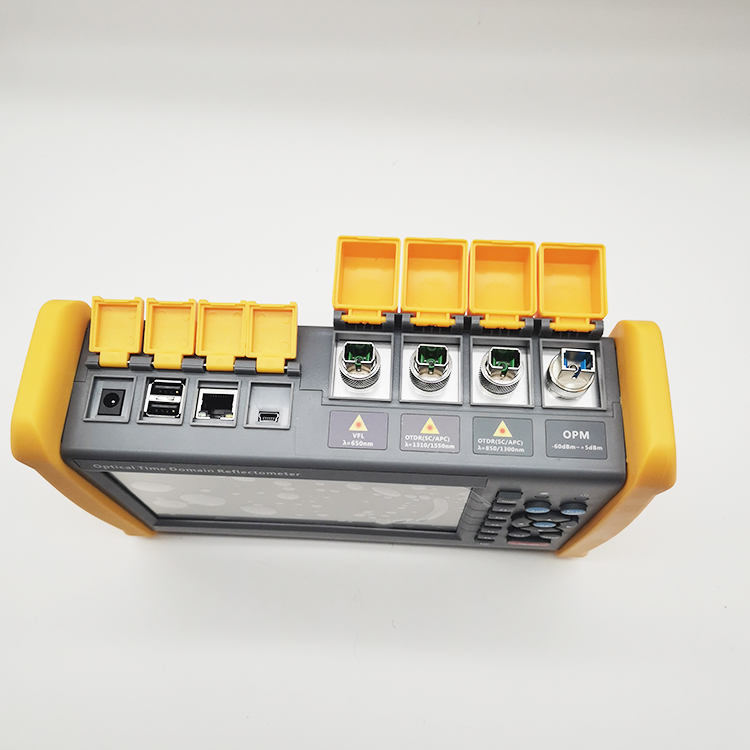

Interfaccia

1 × porta RJ45, 3 × porta USB (USB 2.0, USB tipo A × 2, USB tipo B × 1)

Alimentazione elettrica

10 V (cc), da 100 V (ac) a 240 V (ac), 50 ~ 60Hz

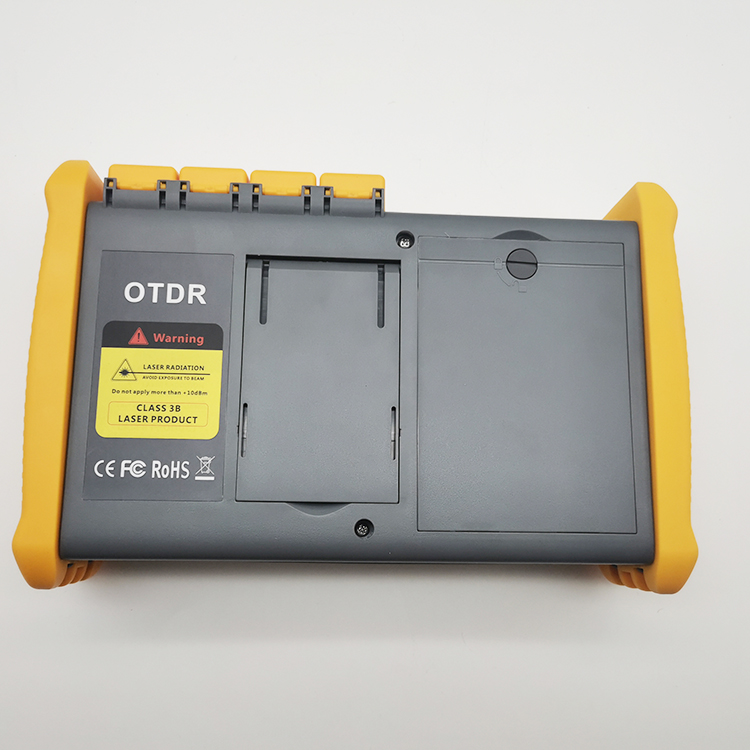

Batteria

Batteria al litio da 7,4 V (cc) / 4,4 Ah (con certificazione del traffico aereo)
Tempo di funzionamento: 12 ore [1], Telcordia GR-196-CORE
Tempo di ricarica: & lt; 4 ore (spegnimento)

Risparmio energetico

Retroilluminazione spenta: disabilita / da 1 a 99 minuti
Spegnimento automatico: disabilita / da 1 a 99 minuti

Archivio dati

Memoria interna: 4 GB (circa 40.000 gruppi di curve)

linguaggio

Selezionabile dall'utente (inglese, cinese semplificato, cinese tradizionale, francese, coreano, russo, spagnolo e portoghese, contattaci per la disponibilità di altri)

Ambientale

condizioni

Temperatura e umidità di funzionamento: -10   ~ + 50, ≤95% (senza condensa)
Temperatura e umidità di stoccaggio: -2   ~ + 70, ≤95% (senza condensa)
Prova: IP65 (IEC60529)

Accessori

Standard: unità principale, alimentatore, batteria al litio, adattatore FC, cavo USB, guida per l'utente, disco CD, custodia
Opzionale: adattatore SC / ST / LC, adattatore per fibra nuda

Parametro tecnico

genere   [2]

Test della lunghezza d'onda
(MM: ± 20nm, SM: ± 10nm)

Gamma dinamica (dB) [3]

Zona morta evento / attenuazione (m) [4]

X-50-M21

850/1300

19/21

0,8 / 4

X-50-DM21

850/1300
1310/1550

19/21
35/33

0,8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0,8 / 4
1/4

X-50-D26

1310/1550

26/24

0,8 / 4

X-50 -D32

1310/1550

32/30

0,8 / 4

X-50-D35

1310/1550

35/33

0,8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0,8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0,8 / 4

Parametro di prova

Larghezza di impulso

Modalità singola: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Modalità multipla: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Distanza di prova

Modalità singola: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km, 240km
Modalità multipla: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km

Risoluzione di campionamento

Minimo 5 cm

Punto di campionamento

Massimo 128.000 punti

Linearità

≤0.05dB / dB

indicazione scala

Asse X: 4m ~ 70m / div, asse Y: minimo 0,09dB / div

Risoluzione a distanza

0.01m

Precisione a distanza

± (1m + distanza di misurazione × 3 × 10-5 + risoluzione di campionamento) (esclusa incertezza IOR)

Precisione di riflessione

Modalità singola: ± 2 dB, modalità multipla: ± 4 dB

Impostazione IOR

1.4000 ~ 1.7000, 0.0001 step

unità

Km, miglia, piedi

Formato traccia OTDR

Telcordia universal, SOR, numero 2 (SR-4731)
OTDR: impostazione automatica o manuale selezionabile dall'utente

Modalità di test

Localizzatore visivo di guasti: luce rossa visibile per l'identificazione e la risoluzione dei problemi della fibra
Sorgente luminosa: sorgente luminosa stabilizzata (uscita CW, 270Hz, 1kHz, 2kHz)
Sonda per microscopio a campo

Analisi degli eventi in fibra

-Evento riflettente e non riflettente: da 0,01 a 1,99 dB (passi da 0,01 dB)
-Riflettente: da 0,01 a 32 dB (passi da 0,01 dB)
-Fibre fine / pausa: da 3 a 20 dB (passi da 1 dB)

Altre funzioni

Sweep in tempo reale: 1Hz
Modalità di calcolo della media: a tempo (da 1 a 3600 sec.)
Rilevamento fibra attiva: verifica la luce di comunicazione presenza in fibra ottica
Traccia sovrapposizione e confronto

Modulo VFL (Visual Fault Locator, come funzione standard):

Lunghezza d'onda (± 20nm)

650nm

Energia

10mw, CLASSIII B

Gamma

12 km

Connettore

FC / UPC

Modalità di avvio

CW / 2 Hz

Modulo PM (misuratore di potenza, come funzione opzionale):

Gamma di lunghezze d'onda (± 20nm)

800 ~ 1700nm

Lunghezza d'onda calibrata

850/1300/1310/1490/1550/1625 / 1650nm

Gamma di prova

Tipo A: -65 ~ + 5dBm (standard); Tipo B: -40 ~ + 23dBm (opzionale)

Risoluzione

0.01dB

Precisione

± 0,35 dB ± 1NW

Identificazione della modulazione

270 / 1k / 2 kHz, Pinput≥-40dBm

Connettore

FC / UPC

Modulo LS (sorgente laser, come funzione opzionale):

Lunghezza d'onda di lavoro (± 20nm)

1310/1550 / 1625nm [5]

Potenza di uscita

Regolabile -25 ~ 0dBm

Precisione

± 0,5 dB

Connettore

FC / UPC

Modulo FM (microscopio a fibra, come funzione opzionale):

Ingrandimento

400X

Risoluzione

1.0μm

Vista del campo

0,40 × 0,31 millimetri

Condizioni di conservazione / lavoro

-18   ~ 35

Dimensione

235 × 95 × 30 millimetri

Sensore

1/3 di pollice 2 milioni di pixel

Peso

150g

USB

1.1 / 2.0

Adattatore   [6]

SC-PC-F (per adattatore SC / PC)
FC-PC-F (per adattatore FC / PC)
LC-PC-F (per adattatore LC / PC)
2.5PC-M (per connettore da 2,5 mm, SC / PC, FC / PC, ST / PC)

Gli appunti:

1 Tipico, retroilluminazione spenta, spazzamento interrotto a 25 gradi, 12 ore tipiche test continui.
2 I modelli T40F / T43F / T45F sono integrati con un filtro ottico, che consente loro di farlo testare la rete PON online (usando una lunghezza d'onda di 1625nm) e non interromperà segnale in fibra.
3 La gamma dinamica viene misurata con l'ampiezza massima dell'impulso, il tempo medio è 3 minuti, SNR = 1; La differenza di livello tra il livello di rumore RMS e il livello dove si verifica il back-scattering vicino alla fine.

4 La zona morta dell'evento viene misurata con una larghezza di impulso di 3 ns; attenuazione morta la zona viene misurata con una larghezza di impulso di 5 ns.

5 La sorgente laser 1310 / 1550nm utilizza la porta OTDR1 e 1625nm o 850 / 1300nm utilizza la porta OTDR2.
6 Per ulteriori adattatori, non esitate a contattarci.
