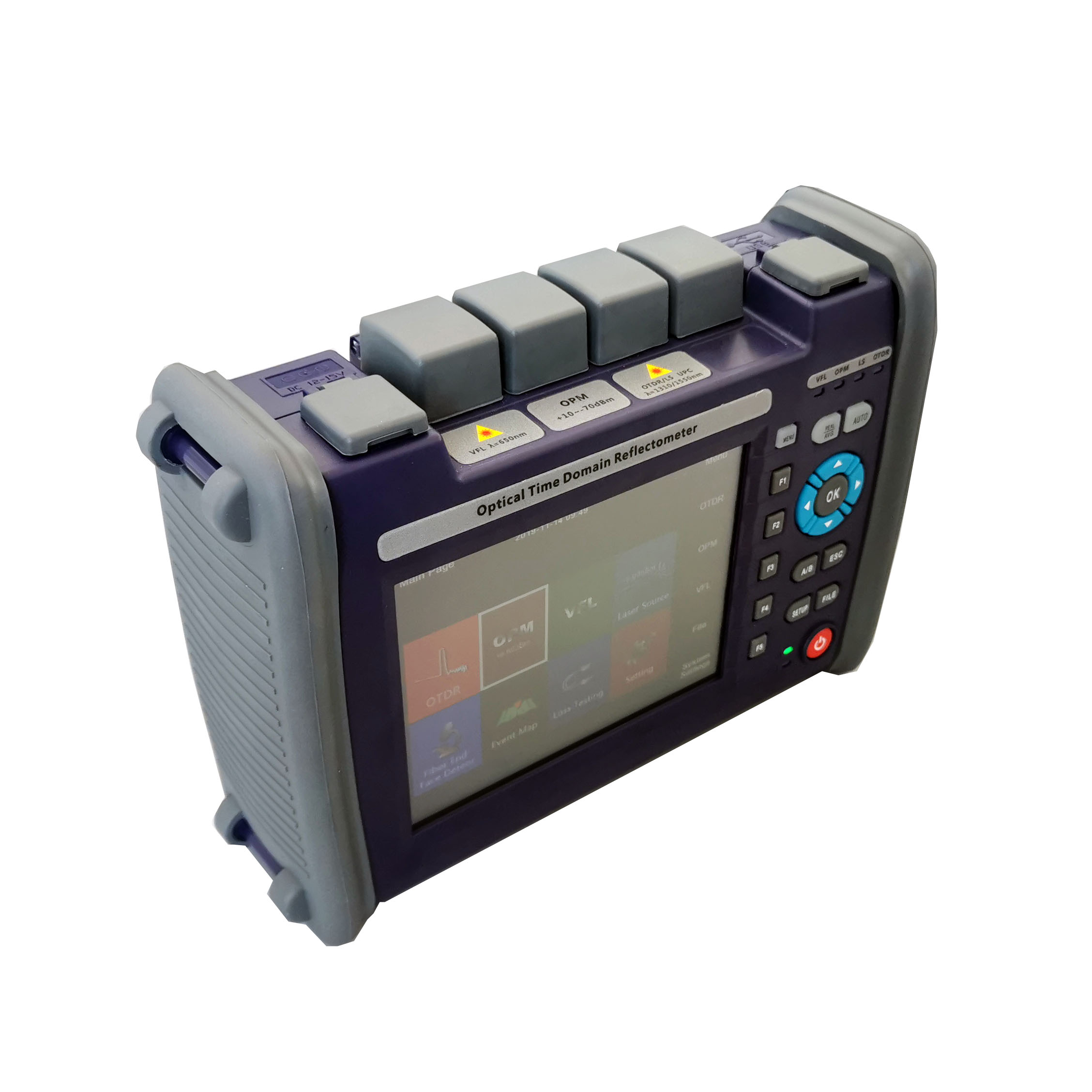

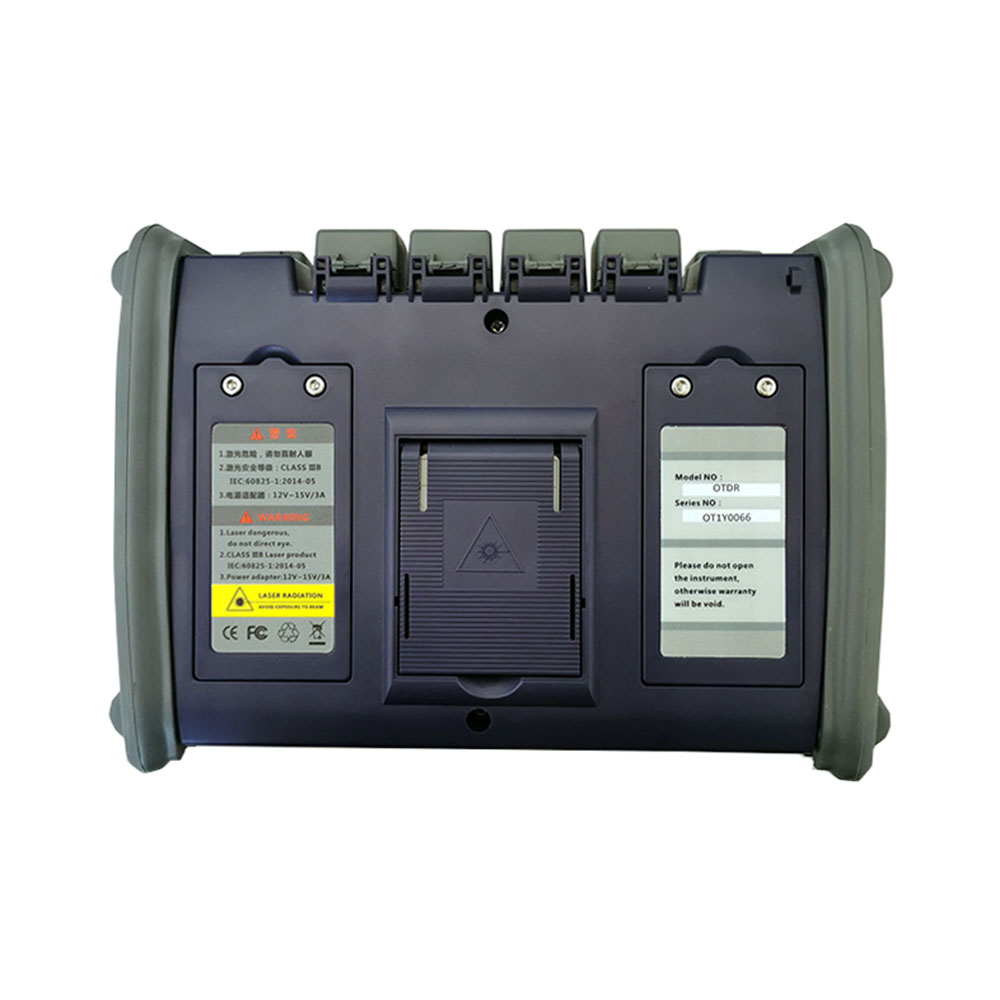

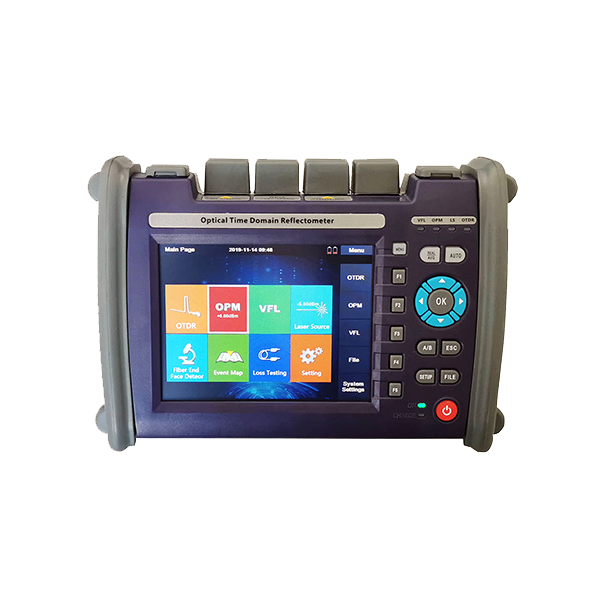

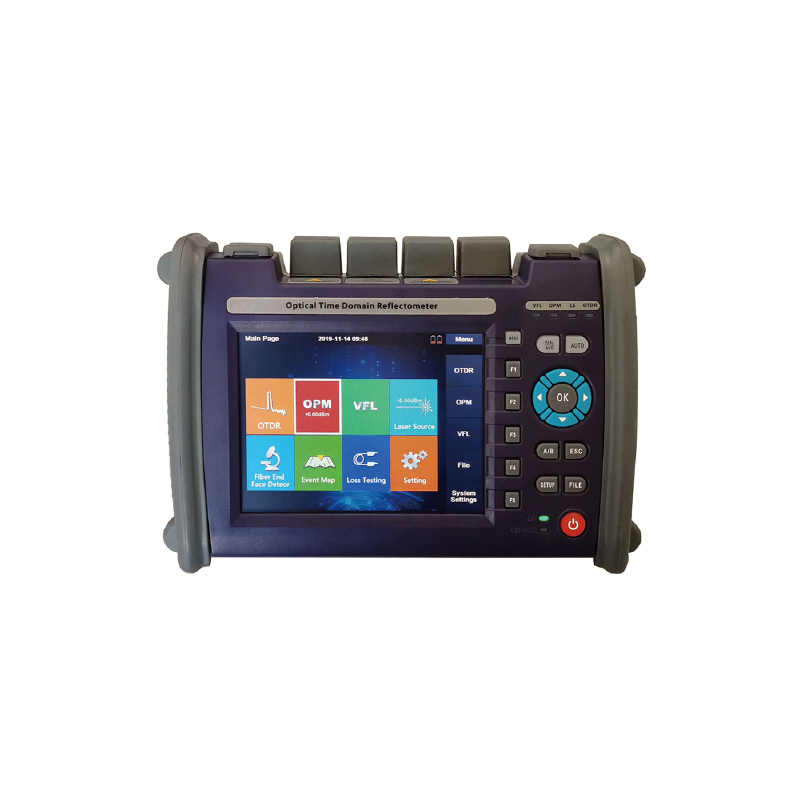

palmare multifunzione otdr x2100

Sono disponibili varie lunghezze d'onda e gamme dinamiche

Pulsante fisico sensibile al tocco e solido, design robusto

Eccellente per misure a corto raggio, zona morta: 0,8 m / 4 m

Risoluzione massima di campionamento: 5 cm

VFL, misuratore di potenza, sorgente laser, GPS, Wifi / Bluetooth, IOT sono opzionali

  • Oggetto numero.:

    X2100
  • Colore:

    Standard
Dettagli sul prodotto

Serie multifunzione OTDR X-2100


La serie X-2100 OTDR è prodotta con pazienza e attenzione, seguendo le norme nazionali standard per combinare la ricca esperienza e la tecnologia moderna, soggetto a severi test meccanici, elettronici e ottici e garanzia di qualità; nel viceversa, il nuovo design rende X-2100 più intelligente, compatto e multiuso. Se si desidera rilevare il livello di collegamento nella costruzione e installazione di rete ottica o procedere a una manutenzione efficiente e risoluzione dei problemi, X-2100 può essere il tuo miglior assistente.

Caratteristiche

  • Sono disponibili varie lunghezze d'onda e gamme dinamiche
  • Il pulsante fisico sensibile al tocco e solido lavorano insieme per un'esperienza utente perfetta
  • Eccellente per misure a corto raggio, zona morta: 0,8 m / 4 m
  • Risoluzione massima di campionamento: 5 cm
  • Supporta molteplici funzioni di analisi sui risultati dei test: perdita di ritorno del segmento, perdita di ritorno del punto evento, confronto di più curve, schermate rapide.

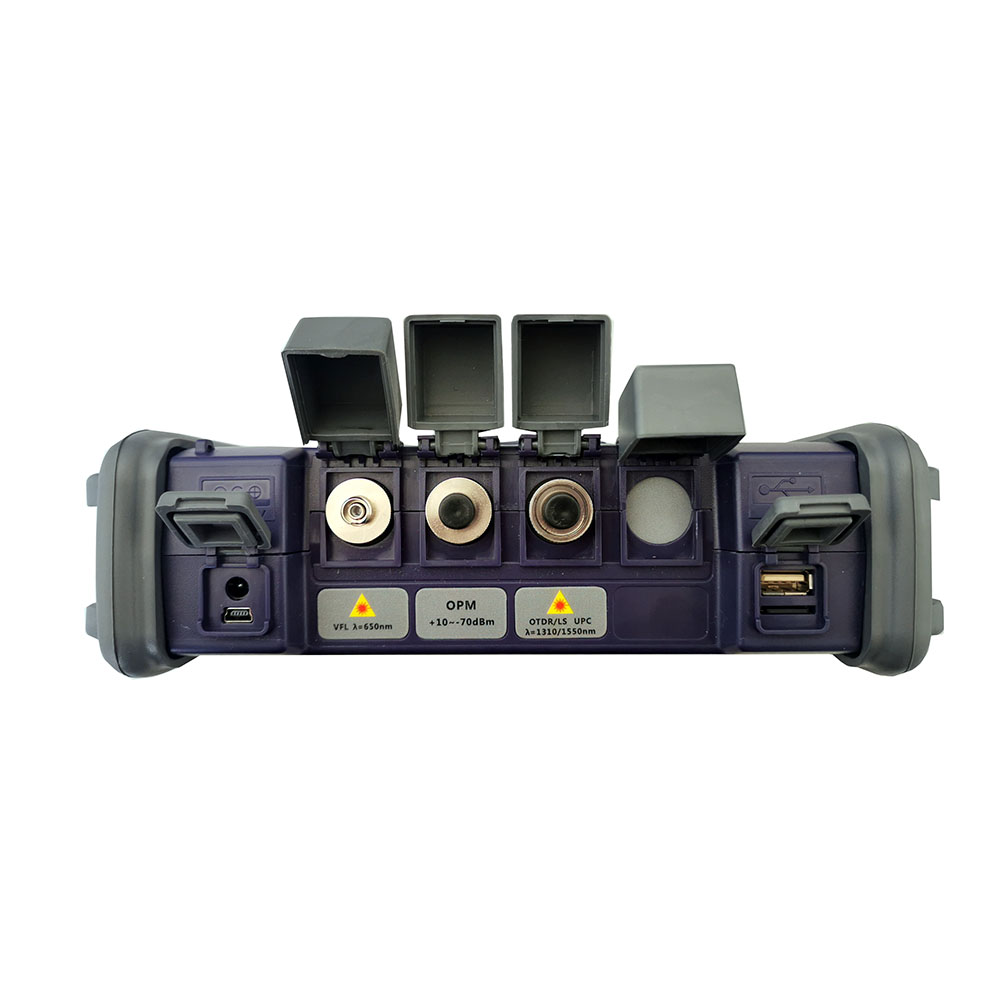

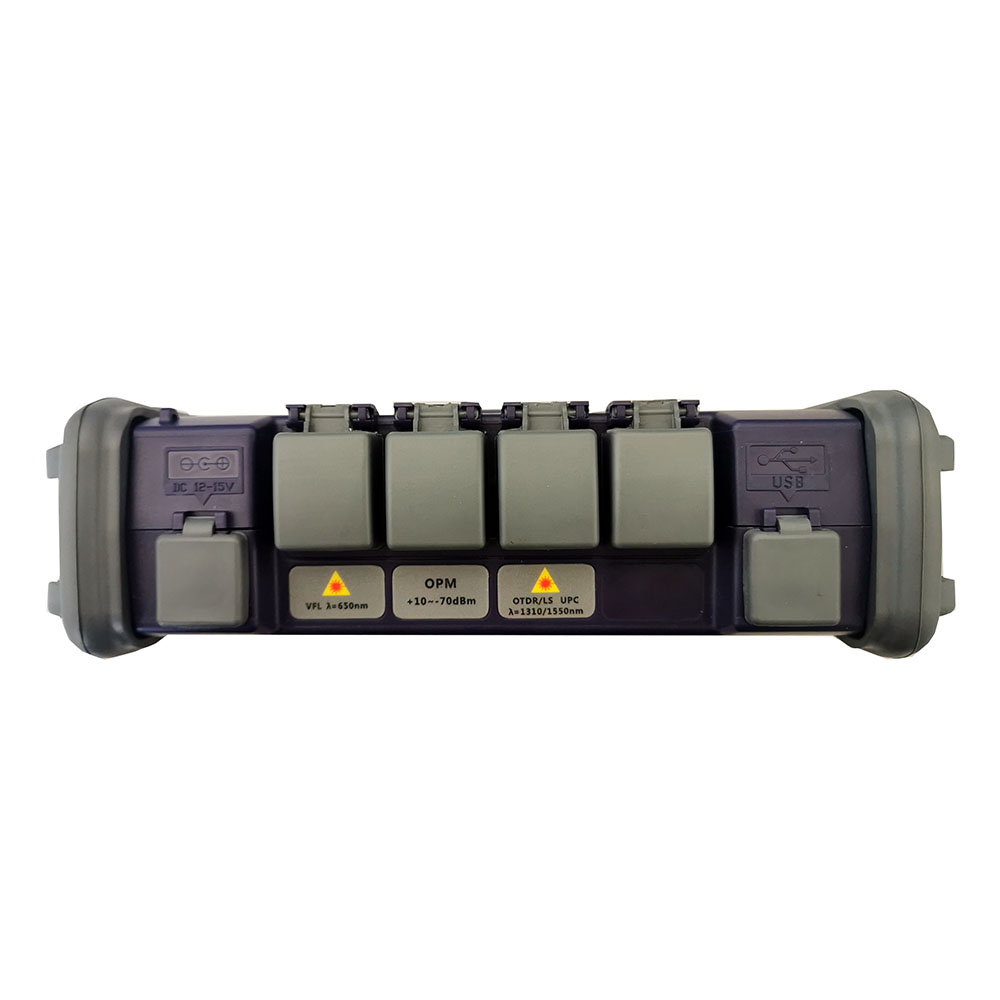

  • Interfaccia dati utente completa : USB (Tipo A), MINI USB, scheda SD.
  • VFL, misuratore di potenza, sorgente laser, GPS, Wifi / Bluetooth, IOT sono opzionali.
  • Design intuitivo della GUI, facile da usare.


applicazioni

  • Test FTTX con reti PON
  • Test della rete CATV
  • Accedi ai test di rete
  • Test della rete LAN
  • Test della rete metropolitana
  • Test di laboratorio e di fabbrica
  • Risoluzione dei problemi relativi alle fibre vive


specificazioni

lunghezza d'onda ( Max : 4 )

Modalità singola

Multimode

1310nm , 1550nm , 1625nm , 1650nm

850nm , 1300nm

Gamma dinamica (dB)

26 ~ 42dB

28dB / 30dB

Zona morta evento / attenuazione

0.8m / 4m

1.2m / 5m

Risoluzione minima di campionamento

0.0 5m

Punto di campionamento massimo

256 , 000

linearità

0.05dB / dB

Risoluzione delle perdite

0.001dB

Risoluzione della distanza

0.01m

Distanza precisione

± (1m + Gamma × 3 × 10 -5 + Risoluzione di campionamento) ( Indipendentemente dall'indice di rifrazione )

Memoria

& Gt; 100000

io nterface

USB ( Digitare un × 1 , Tipo B. × 1 )

Batteria

Capacità della batteria singola : 7.4V / 2500mAh , I due standard

T emperature

E temperatura ambientale : - 10 ℃ ~ + 50 ℃ ; Temperatura di conservazione : - 20 ℃ ~ + 70

Umidità

≤95% ( Nessuna condensa )

Dimensione/ W otto

215 × 1 55 × 68 mm / 1 .1 kg ( Compreso batteria )


Moduli opzionali

Modulo

Parametro

Nota

VFL

1-20mW

10mW di default

OPM

Opzione A : -10dBm ~ -70dBm; Opzione B : + 23dBm ~ -50dBm

Opzione A predefinita

Sorgente laser

Produzione : -5dBm ± 2 dB , Frequenza : CW / 270Hz / 1KHz / 2KHz

GPS / GNSS

su misura

WIFI / Bluetooth

su misura

Modulo IOT

su misura


Altre domande, non esitate a contattarci!


richiedi un preventivo gratuito

ora i prodotti e i servizi di shinho sono ampiamente applicati all'ingegneria della comunicazione, alla rete domestica, alla produzione di dispositivi ottici, alla ricerca scientifica, ecc. sono esportati in Europa, Nord America, Africa, Sud America e altri paesi asiatici. qualsiasi richiesta, non esitate a contattarci!

Prodotto correlato
OTDR

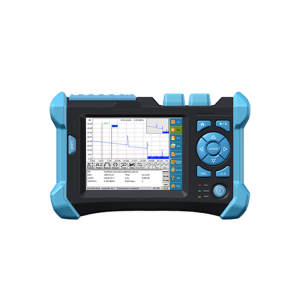

multimodale palmare multimodale xdr x60

In grado di soddisfare le esigenze di test FTTx. Possono essere scelte diverse lunghezze d'onda. Ampio touch screen + tasti di scelta rapida, facile da usare Design robusto, resistente alla polvere e agli urti.

misuratore di potenza
misuratore di potenza ottica portatile x5001

Misure di potenza in dBm o mw e perdita di inserzione in dB Più di 240 ore di funzionamento continuo Applicare alla manutenzione in Telecom & amp; CATV, test di laboratorio su fibra ottica etec.

OTDR

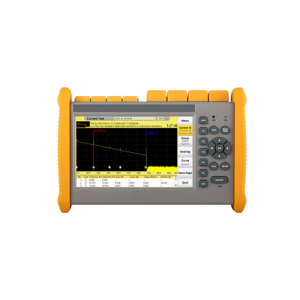

palmare monomodale multimodale otdr x50
