Come funziona il taglia-fibra ottica Shinho LDC100

2025-08-22

Nelle moderne comunicazioni ottiche, nei laser a fibra, nei sensori e in altri campi, la qualità della preparazione delle estremità delle fibre determina direttamente le prestazioni dell'apparecchiatura. Le taglierine per fibre ottiche di grande diametro, utensili di precisione progettati specificamente per la lavorazione di fibre ottiche di grande diametro, sono indispensabili nel settore delle fibre ottiche grazie al loro principio di funzionamento unico e all'ampia gamma di applicazioni.

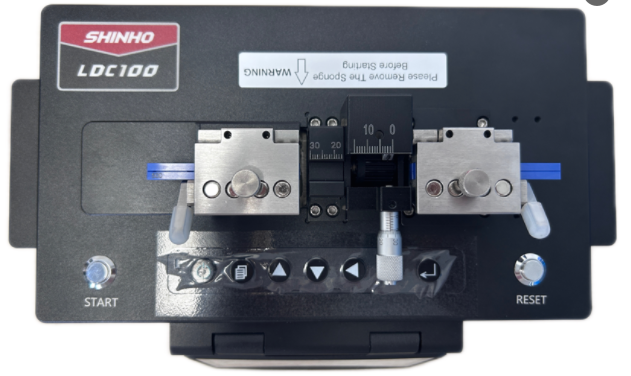

IL Shinho LDC100 tagliafibre di grande diametro è un dispositivo progettato specificamente per preparare estremità di fibre ottiche con diametri di rivestimento compresi tra 80 e 1250 micron.

Il principio di taglio delle lame per fibre a nucleo largo si basa sulla combinazione di tecnologie di "stiramento + incisione". Ottiene un taglio netto delle fibre attraverso la precisa coordinazione di tre elementi chiave:

1. Controllo della forza di trazione

Durante la scissione, una forza di trazione specifica (regolata in base al diametro del rivestimento) viene applicata alla fibra. Successivamente, la lama diamantata viene avvicinata alla fibra con una precisione micrometrica. Sotto questa forza di trazione, la fibra viene tagliata, ottenendo una sezione trasversale liscia.1

Il controllo della forza di trazione è fondamentale: una forza di trazione eccessiva provocherà graffi evidenti sulla superficie terminale della fibra, mentre una forza di trazione troppo bassa impedirà alla fibra di essere recisa e danneggerà gravemente il bordo della lama.1

2. Lama diamantata

Le lame diamantate (comunemente note come lame diamantate) sono un componente fondamentale nel processo di taglio. La loro durezza Mohs raggiunge 10, superando di gran lunga il valore di circa 7 della fibra ottica.

Le lame possono lasciare graffi estremamente sottili (inferiori a 1 μm) sulla superficie della fibra ottica, il che è essenziale per un taglio pulito. L'angolazione del filo della lama varia in genere, ad esempio 40°. °, 50° e 60°. Gli esperimenti hanno dimostrato che un angolo di 60° fornisce il miglior equilibrio tra prestazioni di taglio e durata della lama.

3. Controllo di precisione dei passaggi

Il controllo della fase di taglio è la base tecnica per un taglio preciso. Per la fibra ottica con un diametro di 220 rivestimento μm, la precisione del passo della pala deve essere inferiore a 1μm.

Le lame funzionano in una precisa modalità "100 passi avanti, 99 passi indietro", garantendo una raschiatura precisa della fibra al contatto.
